virtuves šefpavārs vārīšanas robots gatavošanas mašīna pārslēdza pretestības motoru

Īss apraksts:

800 W ātrgaitas pārslēgšanas pretestības motors un draivera 35 000 apgr./min ātruma maisītāja sadzīves tehnikas motors

1. Augsta sistēmas efektivitāte: tās plašajā ātruma regulēšanas diapazonā kopējā efektivitāte ir vismaz par 10% augstāka nekā citām ātruma regulēšanas sistēmām, un augstā efektivitāte ir acīmredzamāka pie maza ātruma un nenominālās slodzes.

2. Plašs ātruma regulēšanas diapazons, ilgstoša darbība ar mazu ātrumu: tas var ilgstoši darboties zem slodzes diapazonā no nulles līdz maksimālajam ātrumam, un motora un regulatora temperatūras paaugstināšanās ir zemāka nekā nominālā. slodze.

3. Liels palaišanas griezes moments, zema palaišanas strāva: kad palaišanas griezes moments sasniedz 150% no nominālā griezes momenta, palaišanas strāva ir tikai 30% no nominālās strāvas.


Produkta informācija

Produktu etiķetes

Motora parametri

Darba spriegums DC300V
Nominālā strāva 2,8±10%A
Maksimālā strāva 5.4A
Starta spriegums DC23V ~ 25V
nominālā jauda 700±10% W
Nominālais ātrums 35000±10% RPM
Tukšgaitas jauda <100W
stabu skaits 2
griezes moments 0,2 NM
efektivitāti 80%±10%
komutācija Aksiālais CW
troksnis 96 dB MAX, < 30 cm
svaru 1,68 kg
gultnis 2 lodīšu gultņi
kontrole Halles sensors
Uzstādīt atloka stiprinājums

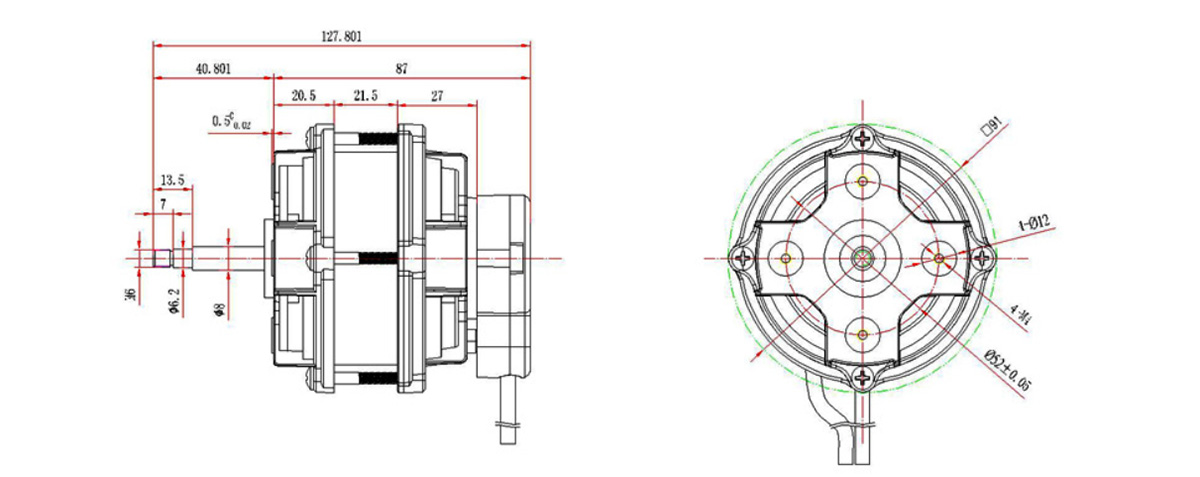

500 W ventilatora motors3

Motora struktūra

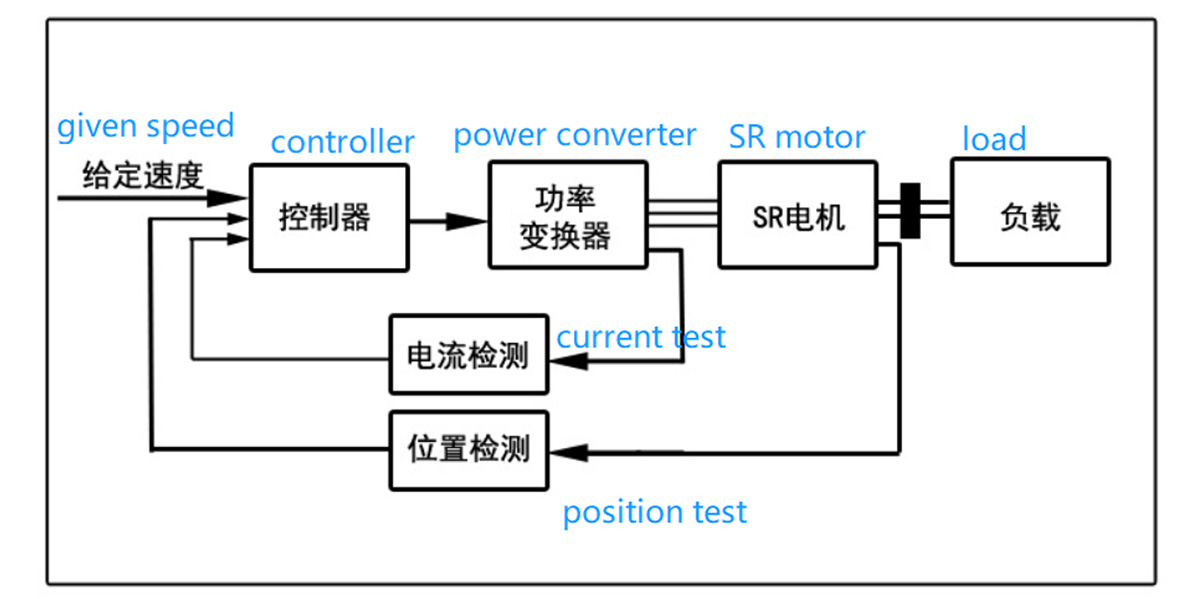

1. Ieslēgtās pretestības motora piedziņas sistēmas sastāvs
Pārslēgtā pretestības motora piedziņas sistēma (SRD) galvenokārt sastāv no pārslēgta pretestības motora, jaudas pārveidotāja, kontrollera un detektora.

500 W ventilatora motors4

2.Pārslēgts pretestības motors
SR motorus var konstruēt vienfāzes, divfāžu, trīsfāžu, četrfāžu un daudzfāžu konstrukcijās ar dažādiem fāžu numuriem, un ir viena zoba struktūra uz polu un vairāku zobu struktūra uz polu, aksiālais gaiss sprauga, radiālā gaisa sprauga un aksiālā gaisa sprauga.Radiāla hibrīda gaisa spraugas struktūra, iekšējais rotors un ārējais rotors, SR motoriem, kas ir zemāki par trīs fāzēm, parasti nav automātiskās palaišanas iespējas.Liels fāžu skaits ir izdevīgs, lai samazinātu griezes momenta svārstības, taču tas rada sarežģītu struktūru, daudzas galvenās komutācijas ierīces un palielina izmaksas.Pašlaik plaši tiek izmantota divu fāžu 6/4 polu struktūra un četrfāzu 8/6 līmeņa struktūra.

500 W ventilatora motors5

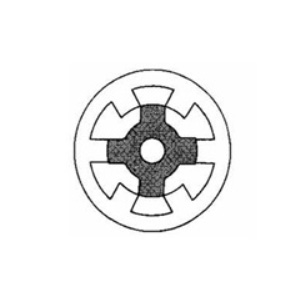

Regulāra struktūra 3-fāzu
6/4 polāru SR motors

500 W ventilatora motors6

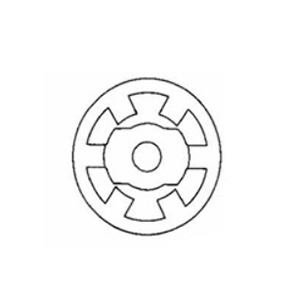

3-fāzu 6/2
polārais SR motors

500 W ventilatora motors7

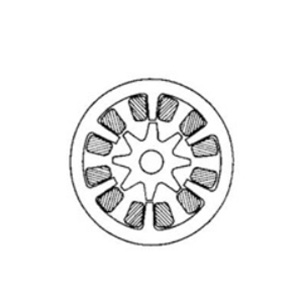

3-fāzu 6/8
polārais SR motors

500 W ventilatora motors8

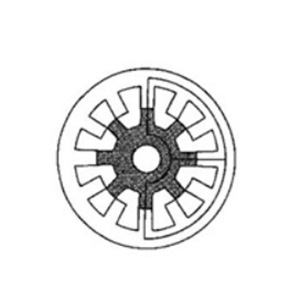

3-fāzu 12/8
polārais SR motors

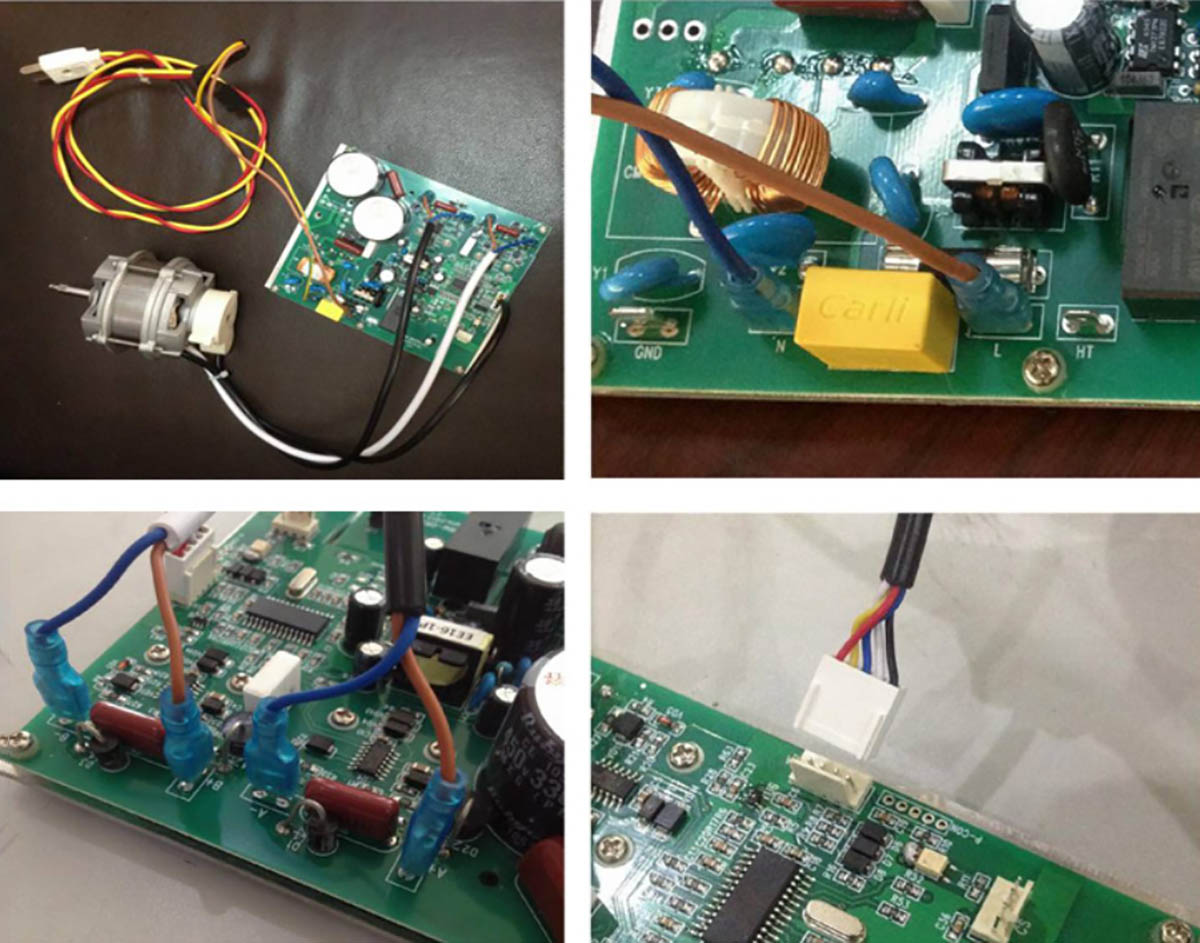

3. Motora un vadītāja fiziskā elektroinstalācijas shēma

500 W ventilatora motors9

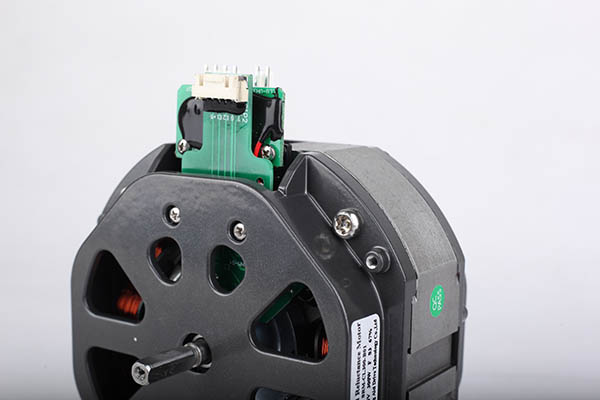

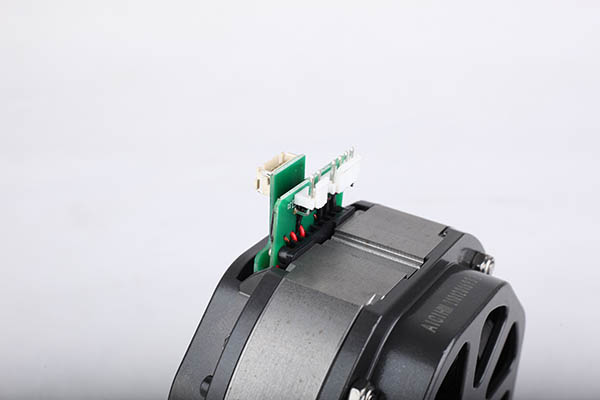

Produkta foto

500 W ventilatora motors 11
500 W ventilatora motors 10

Motora fāzes vadi

Melns (Brown /A+ Blue /A-), Balts (Brown /A+ Blue /A-), stieples garums L=380 ± 50mm
Halles vadu elektroinstalācija:
Sarkans (+5V), melns (GND), dzeltens (SA), zils (SB), balts (SC), līnijas garums L= līnijas garums L=380 ± 50 mm
Uzglabāšana: 5 ℃ ~ 40 ℃, mitrums <90%
Izolācijas klase: F
Spole bez plaisām griežas 3 minūtes pie 130% no nominālā sprieguma.
Darba mūžs: 2000 stundas normālos darba apstākļos.
Kad motors darbojas, aksiālajam pārvietojumam jābūt mazākam par 0,02 mm.

Motora īpašības

1.Augsta sistēmas efektivitāte: tās plašajā ātruma regulēšanas diapazonā kopējā efektivitāte ir vismaz par 10% augstāka nekā citām ātruma regulēšanas sistēmām, un augstā efektivitāte ir acīmredzamāka pie maza ātruma un nominālās slodzes.
2.Plašs ātruma regulēšanas diapazons, ilgstoša darbība ar mazu ātrumu: Tas var ilgstoši darboties zem slodzes diapazonā no nulles līdz maksimālajam ātrumam, un motora un regulatora temperatūras paaugstināšanās ir zemāka par nominālo slodzi.
3.Liels palaišanas griezes moments, zema palaišanas strāva: kad palaišanas griezes moments sasniedz 150% no nominālā griezes momenta, palaišanas strāva ir tikai 30% no nominālās strāvas.
4. Tas var bieži iedarbināt un apstāties, kā arī pārslēgties starp griešanos uz priekšu un atpakaļ: tas var bieži sākt un apstāties, kā arī bieži pārslēgties starp griešanos uz priekšu un atpakaļ.Ja ir bremzēšanas iekārta un bremzēšanas jauda atbilst laika prasībām, start-stop un pārslēgšanās uz priekšu-atpakaļ var sasniegt vairāk nekā 1000 reizes stundā.
5. Spēcīga pārslodzes jauda: ja slodze uz īsu brīdi ir daudz lielāka par nominālo slodzi, ātrums samazināsies, tiks saglabāta maksimālā izejas jauda un nebūs pārslodzes parādības.Kad slodze atgriežas normālā stāvoklī, ātrums atgriežas iestatītajā ātrumā.
6.Mehāniskā izturība un uzticamība ir augstāka nekā cita veida motoriem.Rotoram nav pastāvīgo magnētu, un tam var būt lielāka pieļaujamā temperatūras paaugstināšanās.

Pieteikums

Ventilators un gatavošanas mašīna
