SDJ sērijas ACIM kontrolieris (3KW)
SDJ sērijas motora kontroliera (3KW) produkta apraksts
SDJ sērijas maiņstrāvas kontrolieris ir draiveris, kas izstrādāts maiņstrāvas elektriskajiem transportlīdzekļiem ar zemu spriegumu.Tā kā piedziņas iekārta ar augstu uzticamību un lielu griezes momentu asinhrono motoru, kas izstrādāta ar četru kvadrantu vektora vadības metodi, tā var precīzi kontrolēt motora ātrumu un griezes momentu.To plaši izmanto tīrā elektriskajā vieglajā automašīnā, zema ātruma A00 klases vieglajā automašīnā, elektriskajā apskates transportlīdzeklī, elektriskajā slaucīšanas mašīnā, elektriskajā loģistikas transportlīdzeklī utt.
SDJ sērijas maiņstrāvas kontrolieris izmanto digitālo piedziņas vadību ar DSP kā kodolu, un aizsardzības līmenis sasniedz IP67.Kontrolieris kā piedziņas ierīci izmanto asinhrono motoru ar augstu uzticamību un lielu griezes momentu, kam ir maza izmēra, viegla svara, augsta uzticamība un ātra reakcija.Ar enerģijas atgriezeniskās saites funkciju, lai palielinātu kreisēšanas nobraukumu;un vairākas aizsardzības konstrukcijas, piemēram, ierobežota strāva, pārslodze, pārmērīga temperatūra, bloķēts rotors, īssavienojums utt.
Iespējas
●Kontrolieris izmanto vācu DSP, starptautisku galveno digitālo disku kā galveno vadības mikroshēmu, kas palīdz izveidot labu platformu motora vadības algoritmam.
●Izmantojot lieljaudas MOSFET cauruli strāvas ierīcei, tā var realizēt efektīvu enerģijas pārveidošanu.
●Daudzkārtēja drošības aizsardzība CAN saskarnei un litija akumulatora BMS drošības sertifikācijas pārvaldība.
●Atbalstiet īssavienojuma aizsardzību (fāze - zemējums, fāze - fāze, fāze - avots), pārslodzes, pārkaršanas, pārsprieguma aizsardzību.
●Uzticama un elastīga reģeneratīvās bremžu tehnoloģija var uzlabot braukšanas nobraukumu, lai apmierinātu klientu vajadzības, pat braucot ar mazu ātrumu.
●Izmantojot mikrokustības tehnoloģiju un lēnas nolaišanās un noturēšanās tehnoloģiju, lai nodrošinātu stāvu nogāzi, jaudīgāku kāpšanas spēju, stabilu noturēšanos kalnā, spēcīgāku palaišanu.
●Pieņemiet lielisku optimizācijas algoritmu un frekvenci no 0 līdz 300 HZ, lai samazinātu troksni un vibrācijas amplitūdu.
●Perfekta kļūdu aizsardzības funkcija, zummeris atgādina par visa veida bojājumiem, tā ir ērta apkope.
●Pieņem CAN-kopnes tehnoloģiju, lai samazinātu pieslēgto vadu skaitu, parametru var pielāgot, un tas ir programmējams tiešsaistē.
●Pieņem saderīgu dizainu, lai samazinātu tilpumu un vieglāku svaru.Pašmācības funkcija, vienkāršo instalēšanas un atkļūdošanas darbības.
Automobiļu uzņēmumiem: vienkārša iekraušana, bezrūpīga pēcpārdošanas pakalpojumi
●Spēcīga pielāgošanās spēja un pašmācības funkcija
●Slavenas rūpnīcas ierīces, uzticama kvalitāte
●Kļūdu pašnoteikšanas trauksmes funkcija
Lietotājiem: spēcīga pieredze, iecietīgs galops
●Brauciens ir gluds, starts ir spēcīgs, un paātrinājums ir spēcīgs
●Liels griezes moments, spēcīga kāpšanas spēja, pretslīdēšana uz nogāzes
●Enerģijas atgriezeniskā saite, palielināt kreisēšanas diapazonu, palielināt akumulatora darbības laiku
Produkts: profesionāls dizains, izskatīšana
●Stabils sniegums
●Ideāls drošības un aizsardzības dizains
Specifikācija
| Kontrollera modelis | SDJ-7.5KW | |||
| Elektriskā | Ieeja (DC/V) | 72V | 96V | 144 V |
| Maksimālā strāvas izvade (AC/A) | 400A | 320A | 250A | |
| Nominālā strāvas izvade (AC/A) | 115A | 78A | 52A | |
| Maksimālā jauda (KW) | 30 | 30 | 30 | |
| Maksimālā frekvences izvade (Hz) | 300 | 300 | 300 | |
| Darba vides temperatūras diapazons (℃) | -30°C--+55°C | |||
| Uzglabāšanas vides temperatūras diapazons (℃) | -40°C---+70°C | |||
| IP klase | IP67 | |||
| Izolēta veiktspēja | 72V/96V Ieeja un izeja uz korpusu DC1000V, noplūdes strāva 0.05mA, izolētā pretestība 20MΩ | |||
| 144V ieeja un izeja uz apvalku DC2100V, noplūdes strāva 2,1mA, izolētā pretestība 1MΩ | ||||
| Kontroliera efektivitāte | 0,98 | |||
| Dzesēšanas metode | Dabiskā dzesēšana/gaisa dzesēšana | |||
| Kontroles metode | Vektoru vadība | |||
| Motora tips | Asinhronais motors | |||
| Vibrācijas standarts | GB/T2423 | |||
| Komunikācijas metode | VAR | |||
| Svars (kg) | 4kg | |||

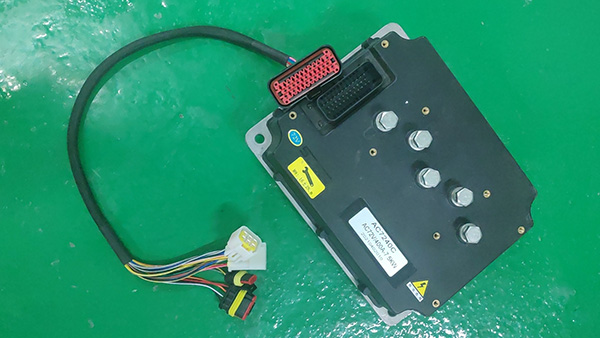

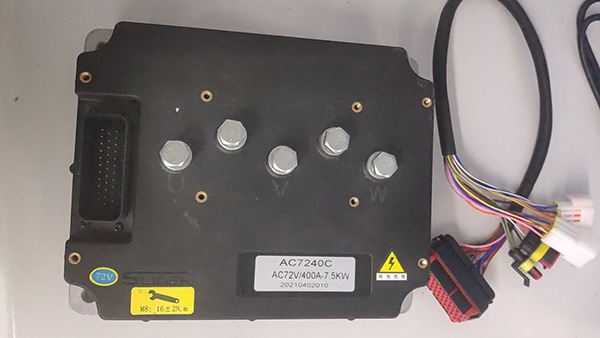

Produkta foto

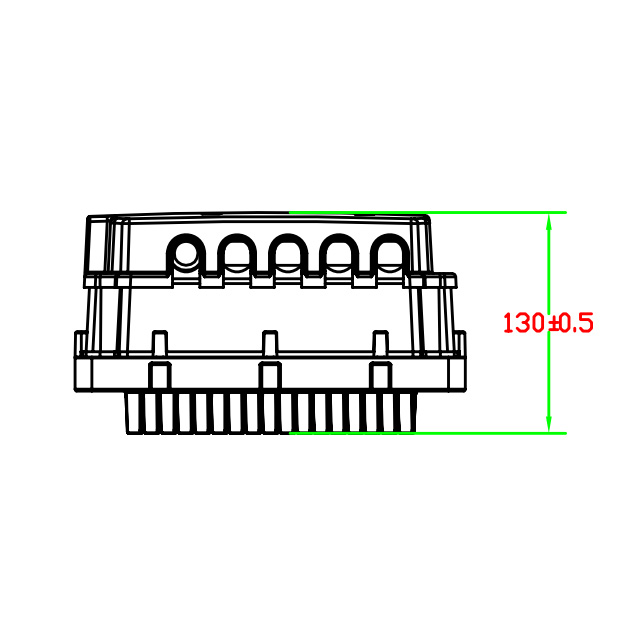

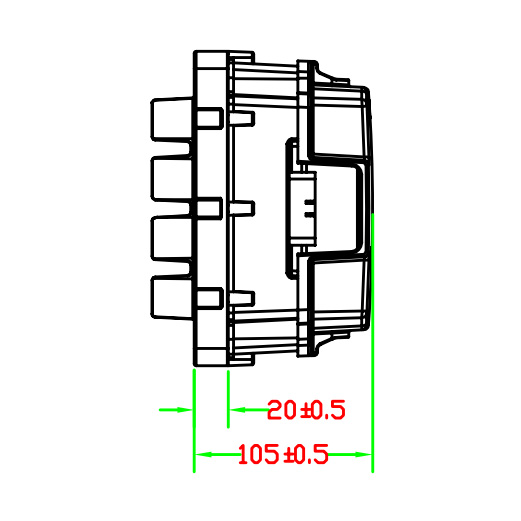

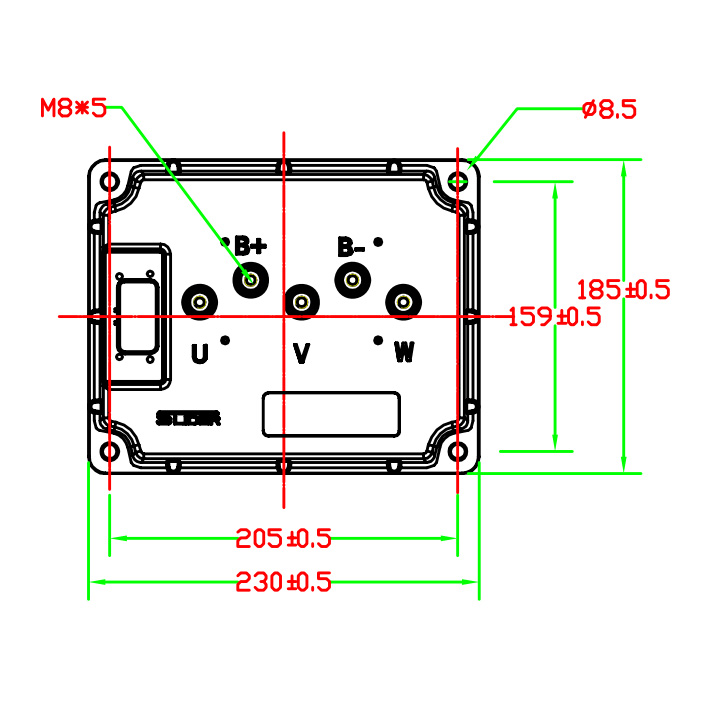

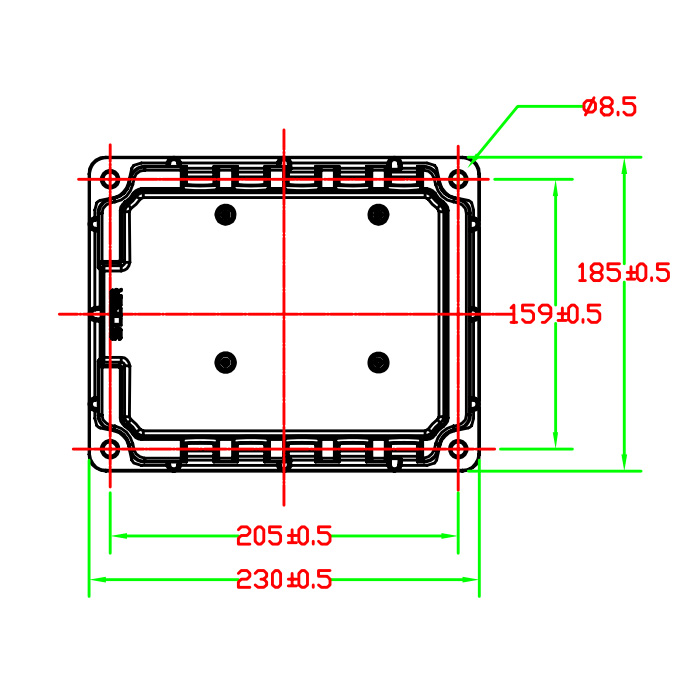

Izmēru rasējumi
