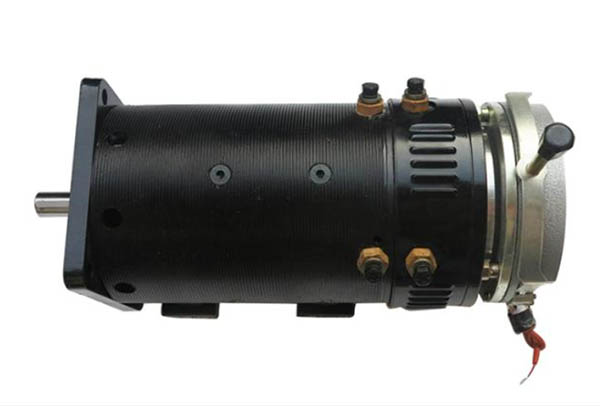

Elektriskā iekrāvēja motora struktūra ir vienkāršāka nekā iekšdedzes iekrāvējam.Attēlā redzams 1DC tipa 1t taisnās dakšas līdzsvara smagais elektriskā iekrāvēja motors.
Elektriskā iekrāvēja motora pamatkonstrukcija sastāv no šādām sastāvdaļām:
1.Barošanas bloks: akumulators.Standarta akumulatora spriegums ir 24, 30, 48 un 72 V.
2.Rāmis: ir iekrāvēja rāmis, metināts ar tēraudu un tēraudu.Gandrīz visas iekrāvēja daļas ir uzstādītas uz rāmja.Darbības laikā tas tiek pakļauts dažādām slodzēm, tāpēc tai vajadzētu būt pietiekamai izturībai un stingrībai.
3. Transmisija: motora jauda tiek pārsūtīta uz iekrāvēja piedziņas riteni.
4. Stūres sistēma: kontrolē iekrāvēja braukšanas virzienu.
5. Bremžu sistēma: palēniniet iekrāvēja piedziņu un apstājieties.
6. Motors un elektriskā sistēma: elektriskā sistēma kontrolē motoru, izmantojot dažādas sastāvdaļas, lai panāktu iekrāvēja iedarbināšanu, apturēšanu, atpakaļgaitas un ātruma regulēšanu, kā arī eļļas sūkņa motoru vai hidraulisko spiedienu.
XINDADC MOTORU KATALOGS | ||
Nominālā jauda | Preces Nr. | Produkta foto |
| Elektriskā iekrāvēja transportlīdzekļa motors | |
| Līdzstrāvas vilces elektromotors |
|
7KW | Līdzstrāvas vilces elektromotora modelis 242ZDC 242ZD706H15 |
|
5KW | Līdzstrāvas vilces elektromotora modelis 192ZDC 192ZD525H9 |
|
4KW | Līdzstrāvas vilces elektromotora modelis 170ZDC 170ZD402H2A3 |
|

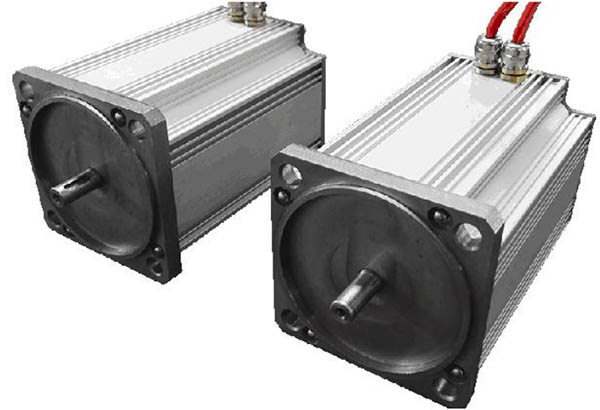

| DC MOTORS elektriskajam transportlīdzeklim |
|

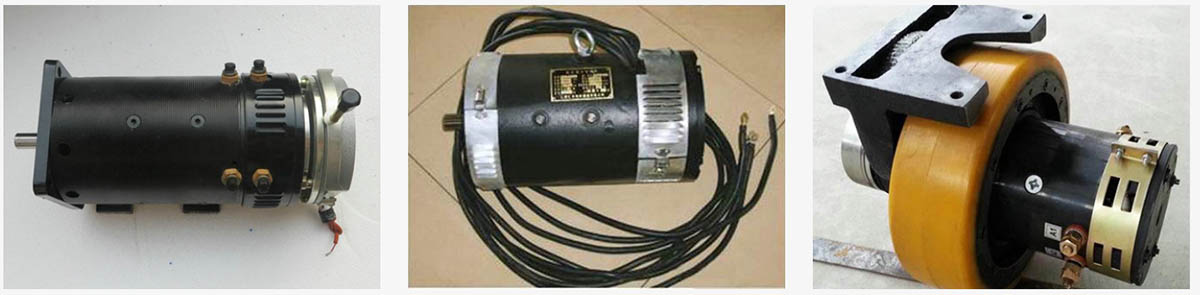

| Elektriskā iekrāvēja elektromotors |
|
| Elektriskā iekrāvēja elektromotors |
XINDA līdzstrāvas motoru sērijas specifikāciju lapa | ||||||||
Nominālā jauda (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
Akumulatora spriegums (VDC) | 48/60/72 | 72 | 96/144 | |||||
Pārslodzes Vairāki | 2.5 | |||||||
Nominālā strāva (A) | 73/58,4/48,7 | 96,8/77,5/64,5 | 109/87,2/72,7 | 118/94,7/78,9 | 138,9/111/92,5 | 108 | 116 | 116/77 |
Nominālais griezes moments (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
Nominālais ātrums (RPM) | 2800 | |||||||
Maksimālais ātrums (RPM) | 4500 | |||||||
Darba Sistēma | S2:60 min | |||||||
Izolācijas līmenis | H | |||||||
Dzesēšanas metode | dabiskā dzesēšana/gaisa dzesēšana | |||||||
Efektivitāte (100% LOAD) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
Aizsardzības līmenis | IP23 (IP44) | |||||||
Pieteikums | zema ātruma pasažieris / loģistikas transportlīdzeklis / golfa transportlīdzeklis / apskates transportlīdzeklis / policijas furgons / kravas automašīna / kravas automašīna utt. |
